Úvod riešenia:

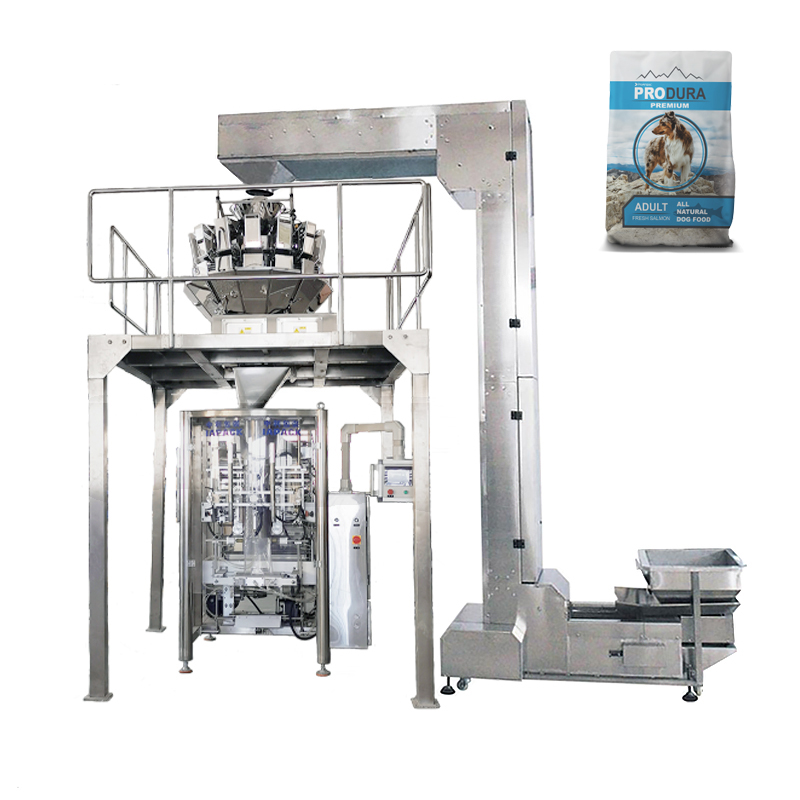

Táto výrobná linka obsahuje jednu súpravu ZL14-1,6L multihlavovej váhy. Jedna súprava ZL520 Vertikálne vrece tvoriace tesnenie plnenia, jedna súprava korčekového elevátora typu Z a jedna súprava plošiny a rebríka. Celý stroj môže automaticky merať produkt z malých granúl a baliť do vrecka na kotúčovú fóliu. Široko sa používa na balenie štiepok z ryžového cukru atď. atď. Siemens PLC a dotyková obrazovka, servomotor Panasonic, japonský fotosenzor, kórejský vzduchový ventil atď.
Systém ťahania fólie využíval pohon servomotora, čím sa rýchlosť zrýchlila.
Technické parametre:
Rozsah váživosti: 100-3000 g
Rýchlosť balenia: 10-60 vriec/min
Veľkosť vrecka: (80-360)*(100-260)mm (D*W)
Spotreba stlačeného vzduchu: 0,6 MPa 0,65 m³/min
Vonkajší priemer kotúča: 400 mm
Vnútorný priemer jadra: 75 mm
Hmotnosť stroja: 600 kg
Zdroj energie: 4,5kW 380V±10% 50Hz
